Bastidores de inspección de hoja de fibra de carbono
Material de construcción óptimo para fabricar sistemas de inspección flexibles de uso industrial

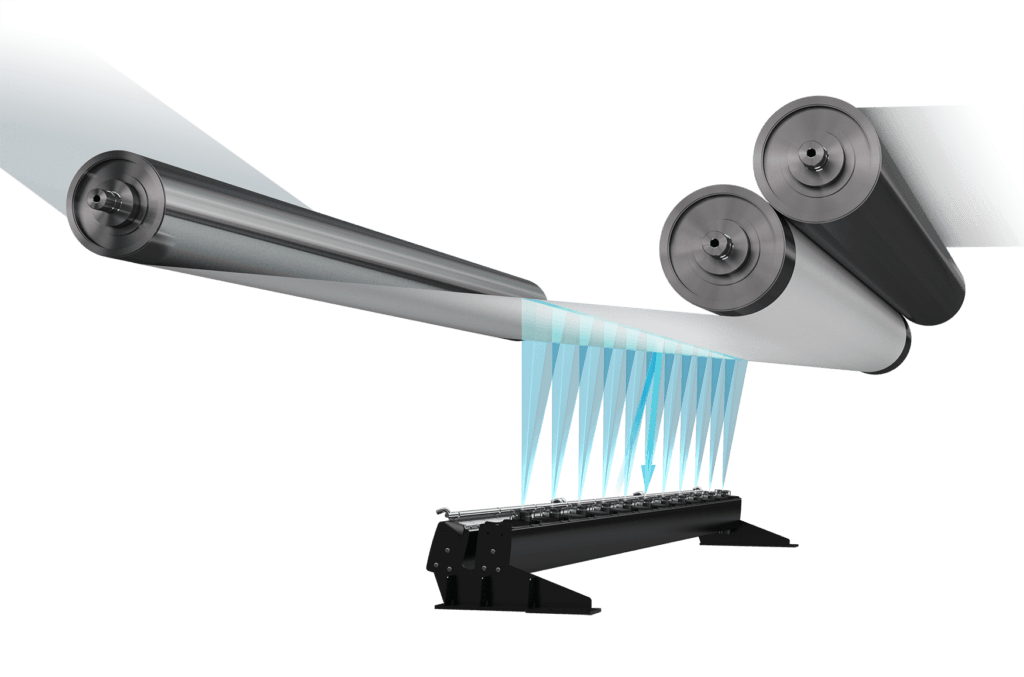

Las barras de fibra de carbono se conciben, diseñan y fabrican específicamente para absorber la vibración provocada por las máquinas y son suficientemente resistentes como para trabajar con las más anchas del mundo, que superan los 12 m. La cámara y los módulos de LED estroboscópicos se refrigeran introduciendo aire a través de las barras de cámaras e iluminación.

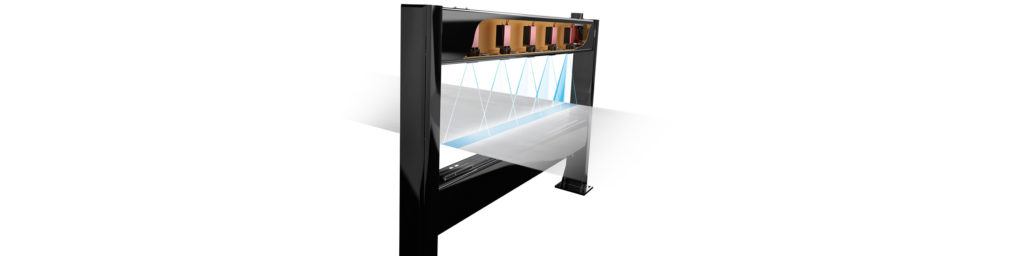

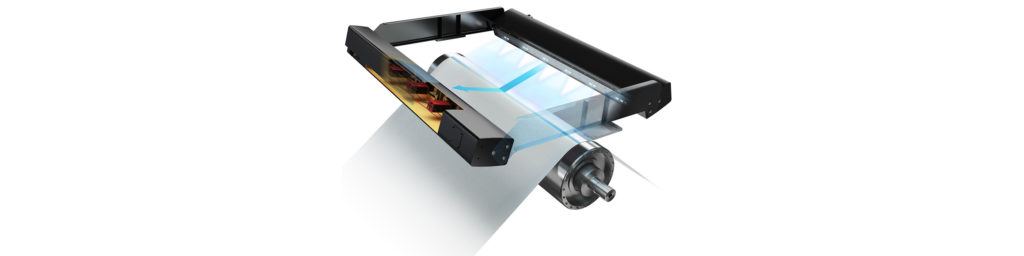

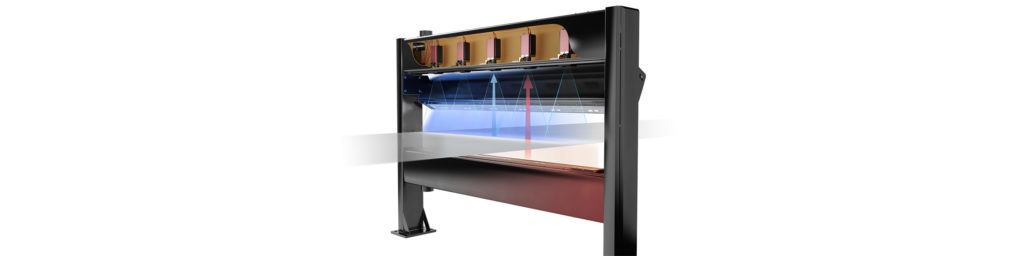

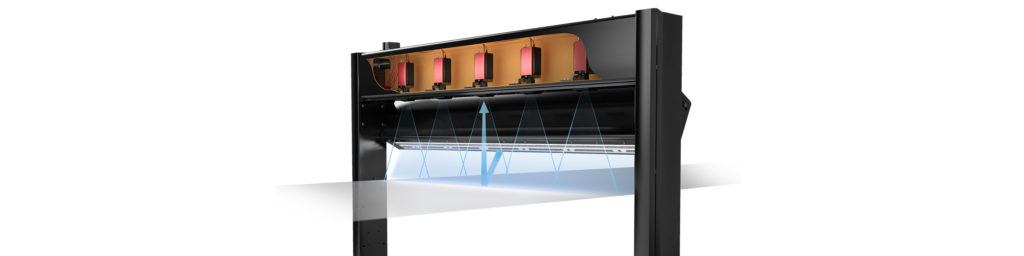

Las barras de cámaras e iluminación aceptan distintas geometrías de inspección desde la simple medición de transmisión o reflexión hasta complejas mediciones de iluminación múltiple en la parte superior y trasera.
Algunos defectos pueden localizarse en distintas capas dentro de la banda y requieren una iluminación diferente para su detección. La cámara inteligente de Procemex controla hasta 3 fuentes de iluminación estroboscópica independientes a la vez. El parpadeo de cada fuente de iluminación se produce en secuencias individuales en algún punto de la banda, lo que hace que la posición real se inspeccione 3 veces, cada una con unas condiciones de iluminación diferentes. Los resultados de esas 3 mediciones se combinan para extraer unas conclusiones fiables acerca del tipo de defecto y su ubicación (capa superior, media o inferior).
- Solo cámaras inteligentes compactas dentro de la barra de cámaras
- No se precisa ordenador
- Sin electrónica y, por tanto, estructura y uso sencillo
- Sin tarjetas electrónicas ni fuentes de alimentación dentro de la barra
- El tamaño más pequeño y ligero del mercado (altura: 270 mm x anchura: 190 mm)
- Peso ligero: 20 kg/m
- Sin vibración provocada por las máquinas
- Bastidor de la cámara y de iluminación en forma de U que aporta flexibilidad con accesorio de cámara móvil
- La estructura puede hacerse totalmente hermética
- El número de cámaras puede aumentarse/reducirse dentro de la barra de cámaras
- Un bastidor de cámara puede utilizar 1-3 perfiles de iluminación (bastidores de iluminación)
- En más del 90 % de los casos, no es necesario que la barra de iluminación se mueva (luz dirigida a 150-300 mm de distancia)
- Sencillo montaje, desmontaje y ajuste de la cámara
- Cable plug and play, consulte el vídeo
- Muestra cómo se cambian los módulos de iluminación
- Cables preparados
- Sencilla activación
Principales características
- Tamaño compacto y peso ligero: La solución preferida para las máquinas ya existentes con espacio limitado y una sencilla instalación
- La iluminación estroboscópica permite una inspección de banda multisecuencial. A diferencia de las cámaras que requieren una iluminación continua, las luces estroboscópicas combinadas con cámaras matriciales permiten utilizar hasta 3 perfiles de iluminación diferentes o incluso distintas longitudes de onda
- Baja generación de calor: El modo estroboscópico controlado por la cámara tiene un bajo consumo y, por tanto, genera poco calor
- Los bastidores más pequeños del mercado: se adaptan fácilmente a los lugares más estrechos
- Sin vibración incluso con los bastidores más anchos de hasta 12 metros
- Posibilidad de añadir/reducir las cámaras posteriormente
- Soluciones de iluminación múltiple con luz estroboscópica
- Sencillo mantenimiento con la máquina en marcha/sin electrónica dentro de las barras
- Sin cristales que puedan romperse: innovadora lámina de Teflon para proteger el módulo de LED
Especificación
- El tamaño más pequeño del mercado (altura: 270 mm x anchura: 190 mm)
- 11 kg de peso por metro, incluidos los equipos
- Consumo medio de los LED: 10 W/metro: Consumo medio de aire de refrigeración del motor: 4- 6 m3/min por barra (500 Pa)
