ウェブモニタリングと欠陥検査システムの統合

Procemex OnePlatformはウェブモニタリングと欠陥検出システムを統合し、オペレーター向けに設計されています。 このシステムは、一連のコンピューターサポート分析ツールを利用して、オペレーターがすべての生産品質と生産効率の項目を処理できるように支援します。

Procemex OnePlatformを使用しての通常の運転条件では、右側のモニターはライブ画像と機械効率のタイムチャートを表示するために使用されます。 左側のディスプレイでは、さまざまな欠陥をそれぞれのシンボルで識別する欠陥マップが継続的に更新されます。 機械に障害が発生した場合や紙切れや紙の欠陥が発生した場合、このモニターを用いて、元の根本原因とともに同期された各カメラでの画像を表示することができます。

システムが紙の欠陥を分類し、ラインに配置されているウェブモニタリングカメラがプロセスを通じてその欠陥の発生や、その後の変化を表示するため、オペレーターにとって分析は簡単です。 紙切れや、欠陥、およびそれらの根本原因がこのように明確な方法で分析および表示されることは、オペレータにとって非常に有益です。

1つのシステムで異なるタイプのカメラ

Procemex OnePlatformは、異なるラインで求められえる視覚化の要件に合わせて、同じシステム内で異なるタイプのカメラを使用することができる、という考えに基づいて構築されています。 システムはさまざまなタイプのカメラを使用できます。 1 つのサーバーで無制限の数のインテリジェント デジタル カメラをサポートします。 カメラは、ウェブモニタリングカメラ、つまりプロセスの横に配置することも、紙の全幅にわたるカーボンファイバーカメラフレームに組み込まれた欠陥検査カメラとすることもできます。

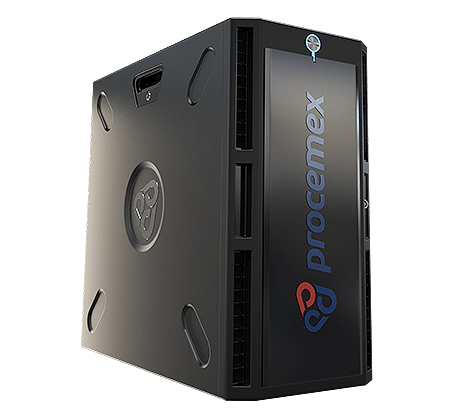

実際の画像処理プロセスはインテリジェント カメラ内の DSP プロセッサ ボードで実行されます。サーバー コンピュータはファイルを管理し、SQL データベースの処理とクライアントへのデータ配信を実行します。 データは、RAID で保護されたデータベースに保存されます。インテリジェントなデジタル メガピクセル カメラ テクノロジー – 高解像度のウェブモニタリングと欠陥検査のバックボーン Procemex OnePlatformシステムの中心となるのは Procemex-Flex カメラです。 Procemex のエンジニアが 7 年間かけて開発した専用カメラです。 優れた光感度、高速フレームレート、高解像度を初めて組み合わせました。

これは、ウェブモニタリングと欠陥検査の両方に優れたソリューションです。 Flex カメラは、2000 m/分 (6500 フィート/分) を超える高速抄紙機の要求を満たすように特別に設計されています。 ワイヤー/成形セクションからドライヤーフード、リールに至るすべての機械セクションで使用できます。 これは、超高速コーティング機、特に最大 3000 m/min (9800 フィート/min) の速度に達するワインダーで妥協のないウェブ検査を提供するのに最適です。

Procemex Flex カメラは、3 つの高出力 DSP プロセッサ、回転 FIFO バッファに画像の最後の数分を保持する大容量のオンボード RAM メモリ、高速検出、生画像形式の欠陥の分析と分類、ウェブモニタリング用の JPG2000 ビデオ処理を備えています。

Procemex Flex カメラのピクセル レートは 130 MHz、全体の処理能力は 12 GOPS (ギガ オペレーション/秒) で、高いマシン速度でも妥協のない品質を保証します。

カメラはすべてのデータ自体を独自に処理、分析、分類し、純粋な最終結果のみを TCP/IP ネットワーク経由でシステム サーバーに送信します。 データ処理に外部ユニットを必要としない点がユニークです。 これは独自のシェルで実行されます。 このような高解像度、拡張されたグレースケール量は、1 秒あたり数百のフレームと相まって、製紙会社や印刷業者に最高のパフォーマンスを提供します。
